产品说明 | 这是一种含丙烯酸树脂的单组份防腐面漆。 | ||||
特性 | 漆膜干燥快。 良好的保色、保光性、装饰性。 具有良好的耐湿热性和耐化学药品性。 优异的层间附着力，对原有的丙烯酸类漆牢固的旧漆膜不必除掉、维修方便。 具有良好的施工性能，在恶劣的高低温环境下都可施工。 | ||||
用途 | 用于耐候性要求较高的大型户外设备、钢结构表面装饰和防护。如电厂、钢铁厂、桥梁、船舶上层建筑等各种钢结构防腐涂层的配套面漆。 | ||||
施工参数 | |||||
外观 | 各色，高光及半光 | ||||
干燥时间 | (25℃) 表干≤0.5h 实干≤24h | ||||
附着力 | ≤1级(划圈法)，与配套底漆不分层，不脱落 | ||||

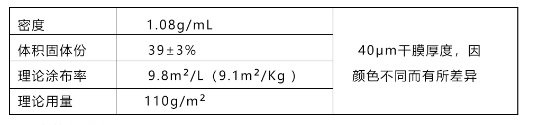

闪点 |
 | ||||
涂装施工 (涂装前准备) | |||||
表面处理 | 清理前道漆膜表面油污，水分及灰尘等污物，途装前须保持清洁干燥 | ||||
混合与熟化 | 甲组份开桶后，须搅拌均匀，然后和乙组份温合均匀。再静置熟化20分钟。按不同的涂装方法加入适量稀释剂，调至施工粘度。 | ||||
使用条件 | 使用前保证底材洁净干燥，且底材温度须高干露点3℃以上；室外底材温度低于0℃时，不宜户外施工；相对湿度:低于80%，最好在40-60%之间；施工及固化过程中，保证通风状况良好。 | ||||
混合后 试用期 | / | ||||
（涂装方法） | |||||
无气喷涂 | 进气压力 0.4-0.6Mpa(4-6kq/cm2) | ||||
出漆压力 15-16Mpa(150-160kg/cm2) | |||||
稀释剂用量 0-10%，主要用于清洗喷涂设备。 | |||||
流量1.4-2.6L/min | |||||
喷嘴孔径0.4-0.5mm | |||||
空气喷涂 | 空气压力0.3-0.4Mpa(2-4kg/cm2) | ||||
喷嘴孔径2-3mm | |||||
稀释剂用量20-30% | |||||
刷涂/滚涂 | 典型厚度每道25-30um | ||||
稀释剂用量10-15% 注：涂装过程中须不断搅拌，以免沉淀。 | |||||
稀释剂 | F05稀释剂 | ||||
清洗剂 | F05稀释剂 | ||||
复涂间隔 | |||||
温度 | 0-5℃ | 15-20℃ | 25-40℃ | ||
最短 | 24h | 8h | 6h | ||
最长 | 无限制 | ||||
典型涂装 厚度 | 干膜50-60μm | ||||
前配套用漆 | PA-811、PA-812、PA-813、PA-815 PA-816 PA-141、PA-131 PA-831、PA-832以及环氧防锈底漆等。 | ||||
后配套用漆 | 无 关于其它涂料的配套，请向亚大丰晖公司技术部门查询。 | ||||
注意事项 | |||||
漆膜的光泾度和表面光洁程度取决干涂装方式，采用空气喷涂方式光泽和外观最好，尽量避免多种涂装方式混用，使用含云母氧化铁的中间漆作前道漆时，由于纹理较粗，无法达到最佳外观，采用滚涂和刷涂时，特别是在涂装深色底漆以及鲜艳颜色 (如黄色和橙色)时，一般涂两道才能保证颜色一致。最好是涂前先涂一层颜色相容的中间漆。PA-521适合修补老化、附着力良好的丙烯酸涂层，对旧的涂层，需经适当的冲洗和处理，疏松或剥落的涂层应该除掉，直到露出牢固的涂层为止，若露出金属的先补底漆后再涂 PA-521。PA-521不适合水下使用，也不能在环境温度高干65℃的条件下使用。 | |||||
包装规格 | 20L桶装 20Kg | ||||
贮存期限 | 12个月，超过贮存期经检验合格仍可使用 | ||||
安全防护 周围施工场地应有良好的通风设施，施工人因应数好口着，眼镜，手套等防护用品，避免皮肤接触和吸入漆雾、溶剂，施工现场严禁吸烟，隔绝一切火源。
声明 以上资科及数据是我们相据试验和字际使用中的经验影积的，可作为施工指南，如果用户需要，我们将尽可能提供现场服务，确保施工正常进行，我司仅保证产品本身的质量。因底材的处理质量及条件等影响产品使用和涂装的众多因素，均在我们的控制范围之外，对达不到本公司产品说明书涂装技术要求，使用本产品错成的损失和人身损害我司概不负责。对本说明书，我们将根据产品的不断改进和用户的要求进行修改。
