特性

优异的保色，保光，耐候性。

漆膜坚韧、光泽好，有良好的低温施工性。

不粉化，不泛黄，装饰性好。

良好的耐油性，耐磨性。

优异的耐盐雾性，耐湿热性和耐药品性。

       用途

用于对耐候性、装饰性要求很高的设备表面的防护及装饰;如交通设施、海洋船舶、机械仪表、海洪设施、铁塔、桥梁等许多耐久设施的高性能面漆。

施工参数

外观

各色，高光及半光

干燥时间

(25℃)

表干≤1h

实干≤24h

完全固化7天

附着力

≤1级(划圈法)，与配套底漆不分层，不脱落

闪点

组份一24℃

组份二23℃



涂装施工 (涂装前准备)

   表面处理

清理前道漆膜表面油污，水分及灰尘等污物，途装前须保持清洁干燥

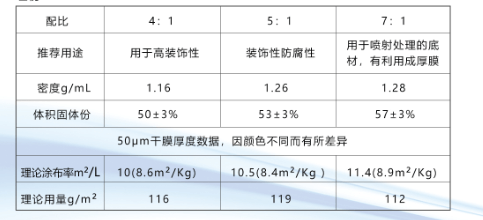

  混合与熟化

甲组份开桶后，须搅拌均匀，然后和乙组份温合均匀。再静置熟化20分钟。按不同的涂装方法加入适量稀释剂，调至施工粘度。

   使用条件

使用前保证底材洁净干燥，且底材温度须高干露点3℃以上；室外底材温度低于0℃时，不宜户外施工；相对湿度:低于80%，最好在40-60%之间；施工及固化过程中，保证通风状况良好。

     混合后

试用期


5h(25℃)

（涂装方法）

无气喷涂

进气压力 0.4-0.6Mpa(4-6kq/cm²)

出漆压力 15-16Mpa(150-160kg/cm²)

稀释剂用量 0-10%，主要用于清洗喷涂设备。

流量1.4-2.6L/min

喷嘴孔径0.4-0.5mm

空气喷涂

空气压力0.3-0.4Mpa(2-4kg/cm²)

喷嘴孔径2-3mm

稀释剂用量20-30%

刷涂/滚涂

典型厚度每道25-30um

稀释剂用量3-5%

注：涂装过程中须不断搅拌，以免沉淀。

稀释剂

F06稀释剂

清洗剂

F06稀释剂

复涂间隔

温度

0-5℃

15-20℃

25-40℃

最短

36h

24h

16h

最长

                     最长间隔不超过3天

典型涂装

厚度

干膜40-60μm

前配套用漆

PA-832 环氧防锈底漆，环氧酯底漆

后配套用漆

无

关于其它涂料的配套，请向亚大丰晖公司技术部门查询。

注意事项

漆膜的光泾度和表面光洁程度取决干涂装方式，采用空气喷涂方式光泽和外观最好，尽量避免多种涂装方式混用，使用含云母氧化铁的中间漆作前道漆时，由于纹理较粗，无法达到最佳外观，采用滚涂和刷涂时，特别是在涂装深色底漆以及鲜艳颜色(如黄色和橙色)时，一般涂两道才能保证颜色一致。最好是涂前先涂一层颜色相容的中间漆。

如在漆膜涂装较长时间后，需要补涂或修补涂装时，为防止屏间附着力下降，应用砂纸打磨漆膜表面，去除污物如油脂、盐分、烟尘，然后再涂PA-651，本产品必须用推荐使用的FO6稀释剂，如果使用其它稀释剂，尤其是含醇类的稀释剂，会严重影响涂层质量。夏天气温高溶剂挥发快，应采用FO6夏用型稀释剂才能达到好的喷涂效里，钢材湿度任于0℃请勿涂装，在封闭空间内涂装时，必须确保良好的通风。

涂装过程中或刚刚涂装完表面就凝结水汽，会使漆膜失去光泽，外观变差，未完全固化时遇到积水会导致漆膜变色，深色漆及低温条件尤其如此。如果是PA-651金属漆，建议使用PA-651清漆罩光，以达到最佳的外观及使用寿命。

如果用于室内，组份二可采用内用固化剂，漆镜外观不变，但耐候性差，本产品不适合水下使用。如果漆膜需耐化学品或溶剂严重飞溅。请咨询亚大丰晖公司技术部门。

包装规格

组份一(基料)    20L桶装 20Kg

组份二(固化剂)  4L桶装  4Kg(用于防锈底漆)

贮存期限

组份一 12个月，超过贮存期经检验合格仍可使用

组份二 6个月
