导电聚苯胺防腐涂料是一种革命性的新材料，是国家“863”重大项目，拥有国内发明专利60余项，一项美国发明专利，获得国家自然科学二、三等奖和国家科技进步奖。目前只有德国的Ormecon Chenmie 公司和中国的本安亚大公司有能力实现聚苯胺防腐涂料的量产，现本安亚大拥有全球最大最先进年产2000吨聚苯胺防腐涂料生产线，产品有突出的特性：防腐的长效性（耐久性）、高性价比（性能高、性格低）、环保性等特点，经国家权威机构检测耐久寿命30年以上，而价格比同类进口防腐材料低35%，可完全替代进口产品，取代传统的富锌防腐涂料和冷喷锌等防腐材料，广泛用于飞机、船舶、桥梁、机场航站楼钢构架的防腐等领域。

       聚苯胺防腐涂料中国科学院原副院长王佛松院士领衔的中科院长春应用化学研究所30多位研究员承担国家聚苯胺军工“863”项目和军转民“863”防腐新材料项目，获得国家科技发明特等奖和自然科学一、二、三等奖9项，其中聚苯胺获得国家自然科学二、三等奖各一项。其主要特点是：比传统的冷喷锌、镀锌和环氧富锌防腐涂料具有性价比高，长效性（耐久性）优异，经国家权威机构检测耐久寿命30年以上。

  （一）聚苯胺防腐底漆

A.  长效性（耐久性）

       聚苯胺防腐底漆是新一代重防腐涂料，区别于传统的含锌涂料（环氧富锌涂料、冷喷锌等）的牺牲阳极的反应机理，其防腐原理是聚苯胺可以被反复的还原和氧化，钝化铁生成致密的氧化膜，具有可逆的特点，永不失效。因此聚苯胺防腐涂料的防腐寿命在腐蚀环境（C3-C5）下达到30年以上（更长），远超含锌涂料（含锌涂料寿命取决于锌粉含量）。

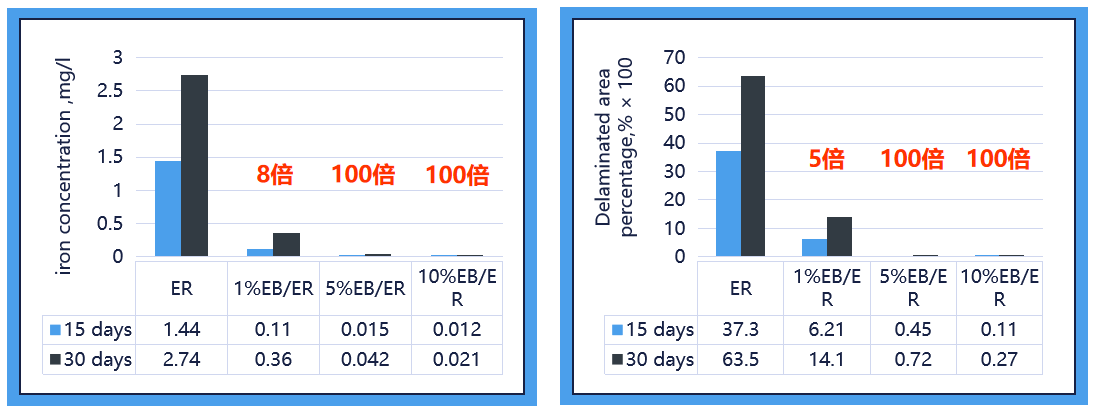

通过紫外可见光谱现场跟踪， 发现聚苯胺被反复还原和氧化，可以钝化铁，具有可逆的特点， 聚苯胺的防腐具有长效性。

B.  高性价比

       以相同的性能和涂装面积来计，聚苯胺防腐涂料的价格是比冷喷锌、镀锌、环氧富锌涂料的价格更低，具有超明显的价格优势。

C.  广谱性

适用于铁、铜、铝等多种金属的长效防腐。

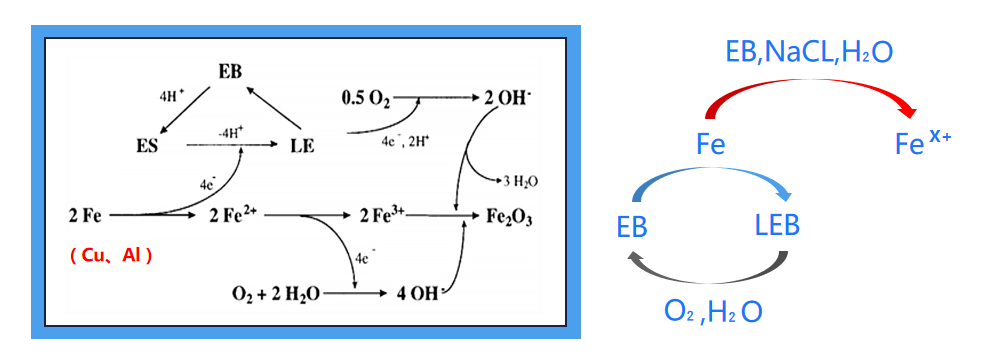

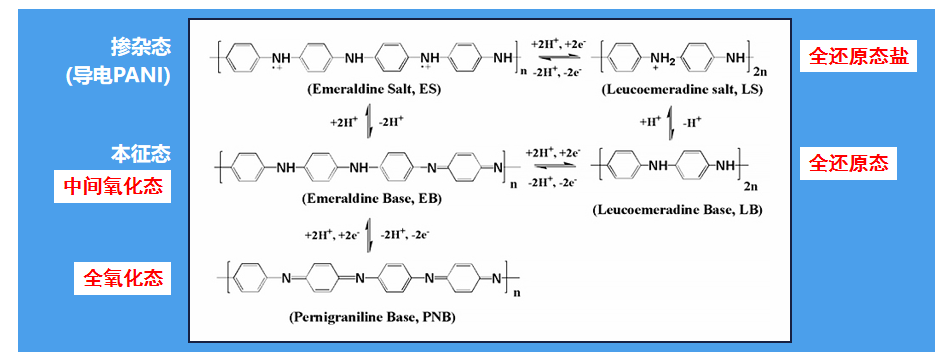

聚苯胺的结构与防腐机理 - 氧化还原可逆性

聚苯胺的两对氧化还原电位: 0.15-0.2V, 0.6-0.7 V/SCE均高于绝大部分金属Ref. : Fe2+/Fe(-0.45V)、Al3+/Al(-1.66V)、Cu2+/Cu(0.34V)、Mg2+/Mg(-2.37V)

D. 独有的电偶腐蚀保护功能。

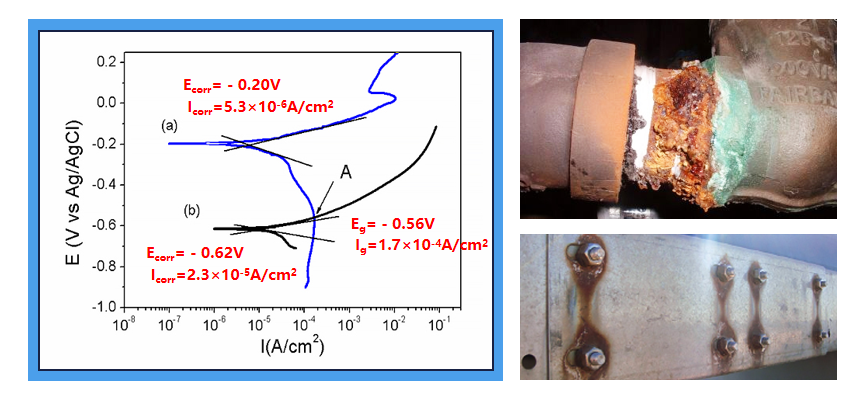

 低碳钢与铜的自腐蚀及电偶腐蚀行为

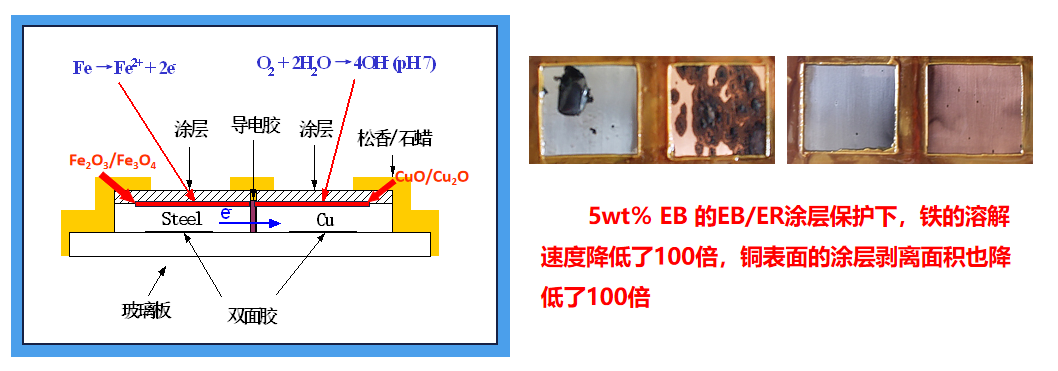

与铜偶接后低碳钢腐蚀速率与偶接之前相比增加了一个数量级!

E.  环保特性

不含锌、铬、铅等任何重金属，使用过程无公害。

F.具有独特的耐划伤性能。

G.具有独特的耐焊接性，焊接过程无锌烧现象，使用过程无毒性、无公害。

（二）环氧云铁中间漆

A.  匹配性优异

       作为承上启下的中间层，选用特种氨类固化剂，赋予中间漆涂层优秀的内增塑作用，改善了涂层固化  后的柔韧性与伸展性，与聚苯胺底漆和氟碳面漆完美匹配。

B.  优秀的屏蔽性能

       提高漆膜对腐蚀介质的屏蔽性能，提升防腐性能，延长使用年限。

（三）氟碳聚氨酯面漆

A. 耐候性优异

       耐候寿命可在腐蚀环境（C3-C5）下达到30年以上（更长）。

B. 耐介质

耐盐水、耐酸碱。

C.颜色鲜艳，美观，光泽饱满。

（四）

聚苯胺防腐涂料的超高性价比

  （一）聚苯胺防腐涂料

2003年10月（涉密）和2007年3月

两次列为国家863重大项目

  （二）领军人 — 王佛松院士

①  著名高分子化学家  原中国科学院副院长 ；

②  聚苯胺获得国内发明专利60余项，美国专利1项，在国内最先     开展导电聚苯胺及其应用的研究 ；

③  获得国家级科技发明进步特等奖和国家自然科学奖等奖励9项（聚苯胺研究方向2项）。

  （三）1997年来发表聚苯胺合成和防腐论文45篇，2007年以来14篇

  （四）1997来获权中国发明专利28项，近十年来16项

1）“一种紫外光固化聚苯胺防腐涂料及其制备方法”，2008.11.24，ZL 200810051457X

2）“一种紫外光-热双固化聚苯胺防腐涂料及其制备方法”，2008.12.11，ZL 2008100515765

3）“一种高导电率聚苯胺水分散液及制备方法”，2008.04.25，2008100506501

4）“一种磷酸酯掺杂聚苯胺防腐涂料及其制备方法”，2010.11.01，ZL 2010105262854

5）“聚苯胺中空微球的制备方法”，2011.02.17，ZL 2011100404815

6）“水性聚苯胺及其制备方法”，2011.09.19，ZL 2011102781346

7）“一种聚苯胺纳米纤维的制备方法”，2011.04.12，ZL 2011100912174

8）“水性紫外光-热双固化聚苯胺防腐涂料及其制备方法”，2012.06.12，ZL 2012101929618

9）“水性聚氨酯树脂、水性聚苯胺防腐涂料及其制备方法”，2012.06.27，ZL 2012102159672

10）“一种紫外光固化防腐涂料”，2012.06.27，ZL 2012102160010

11）“一种水性聚苯胺防腐涂料及其制备方法”2012.06.12，ZL 2012101929622

12）“无卤素超高分子量聚苯胺及其制备方法”，2013.10.18，2013104912666

13）“含有巯基的聚苯胺及其制备方法”，2013.10.18，201310491269X

14）“一种聚苯胺的制备方法”，2013.11.06，201310547288X

15）“水性聚苯胺中空微球及其制备方法”，2013.03.05，2013100693867

16）“一种聚苯胺防腐涂料”，2014.03.24，2014101137586
